견고한 체결력으로 구조적 안전성 확보와 전기사고 발생시 스트링 단위 진단 및 방지하는

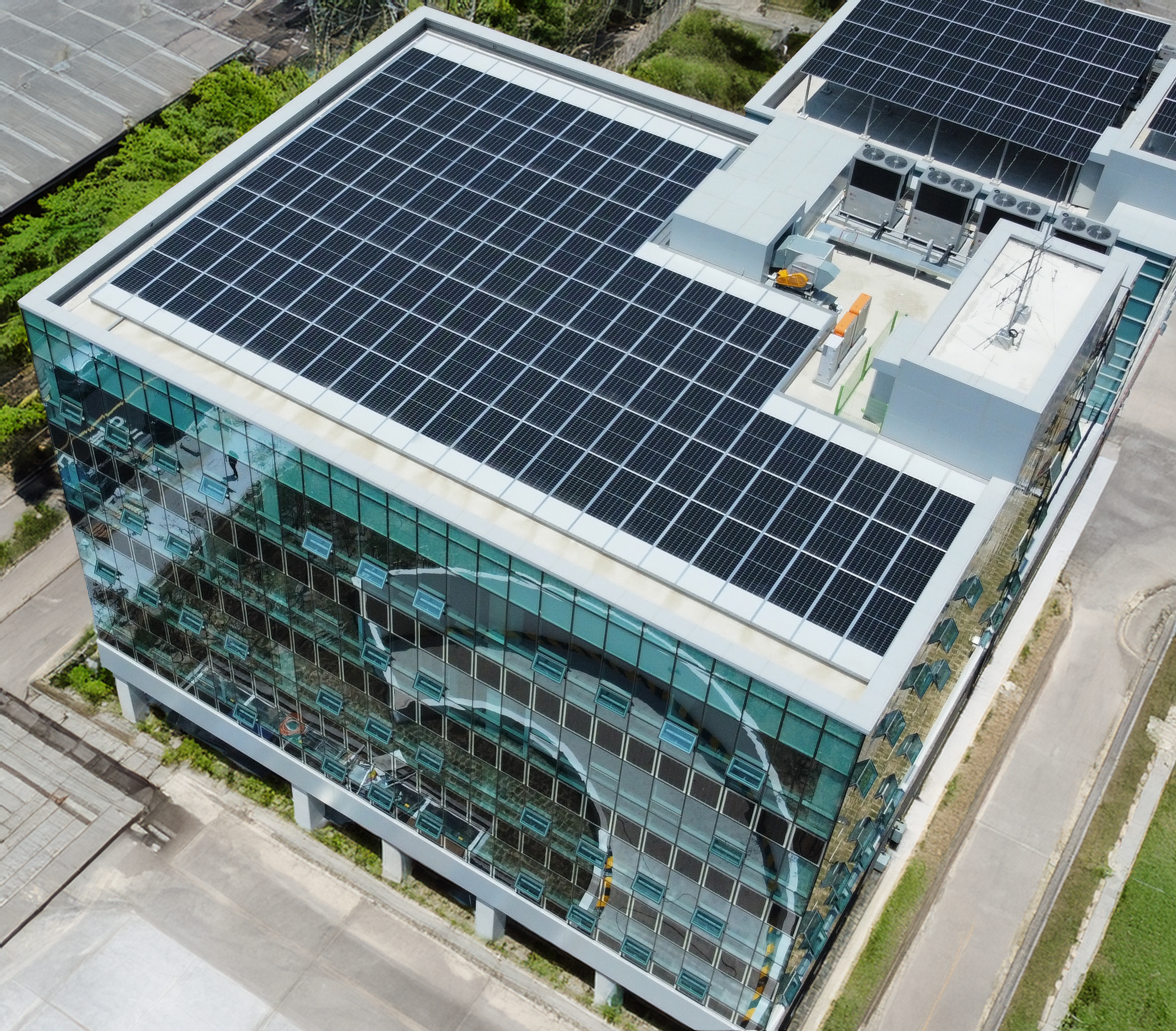

지붕일체형 태양광 발전 시스템

구조체 연결부의 변형을 감소시켜 하중 분산, 전달 및 누수
방지 성능 극대화로 구조적 안전성 증대

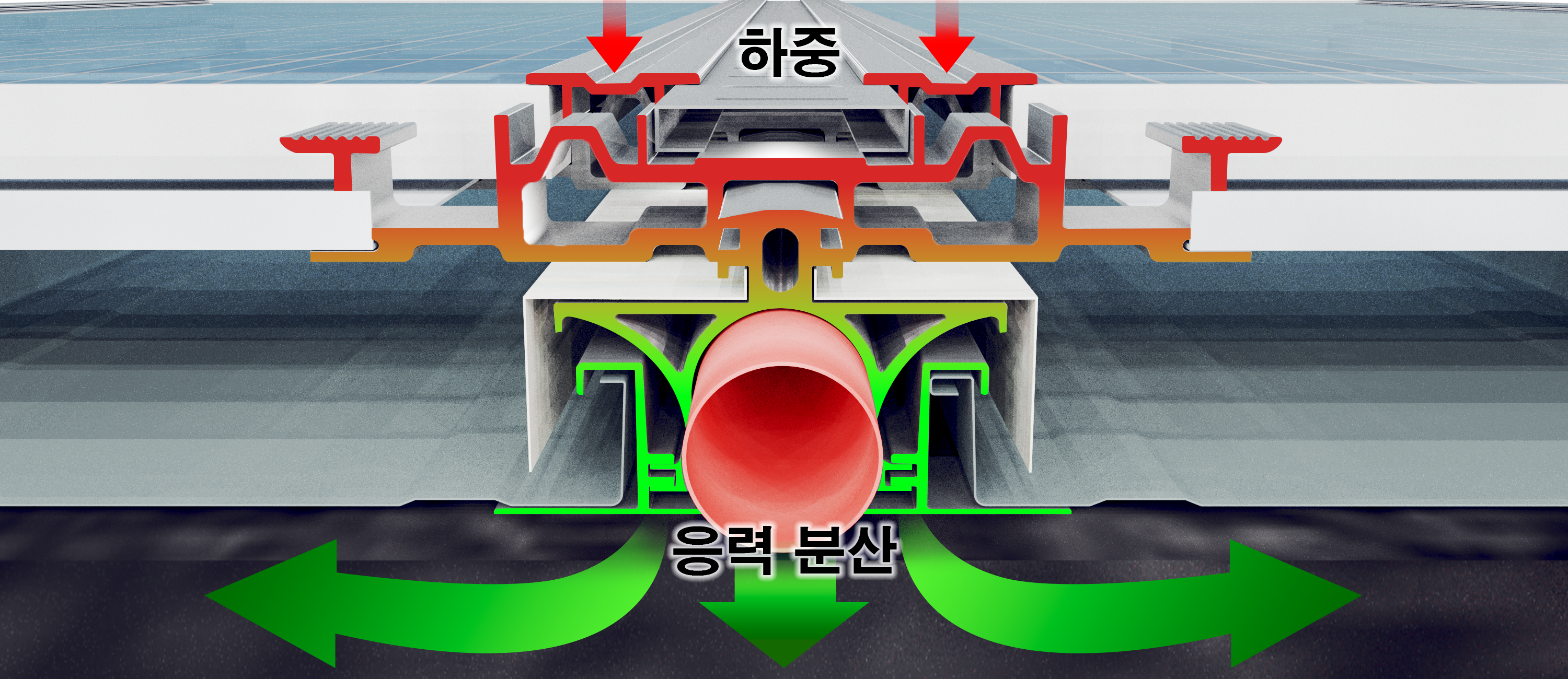

상부에 발생하는 하중 부하를 구조 연결부 결속력으로
하중을 분산하고 변형율을 감소하여 안정성과 누수 방지 성능을 극대화

▶ 구조연결부 결속 증대 구조 적용을 통한 하중 및 내풍압 성능 증대 기술 적용
→ 최대 하중 성능 86.8% 향상
→ 내풍압 성능 56m/s 검증 (태풍 매미 최대 순간 풍속 51m/s)

▶ 배수성능 향상 구조인 레일 연결 파이프로 하중 응력을 분산,
물받이 캡의 물 끊기 구조로 빗물 내부 침투를 방지하여 2개의 우수관으로
700mm 이상의 빗물 커버 가능
→ ASTM E 1646-95 금속 지붕재 수밀 성능 시험 기준 누수 발생 없음

지락, 역전류 사고 시 고장 위치를 파악 및 검출하여 사전 차단
정상의 스트링은 지속하여 전기사고를 예방하고 실질적인 발전량
유지함과 동시에 모듈의 수명 증대

▶ 스트링별 지락 검출 및 차단 기술
→ 단일/복수 스트링 지락 발생시켰을 때, 스트링 범위 차단 확인,
정상 태양광발전 스트링 지속 발전 검증

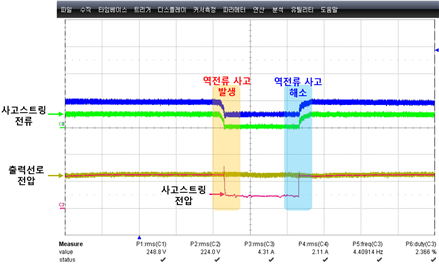

▶ 스트링별 역전류 검출 · 차단 및 복귀 기술
→ 역전류 발생 환경에서 사고 발생 스트링 자동 차단 후 사고 해소 시 자동
복귀, 스트링 지속발전 검증

BIPV 기술과 전기사고 방지 기술 적용으로 제로에너지 건축 의무화에 따른 Active, Passive 성능 확보

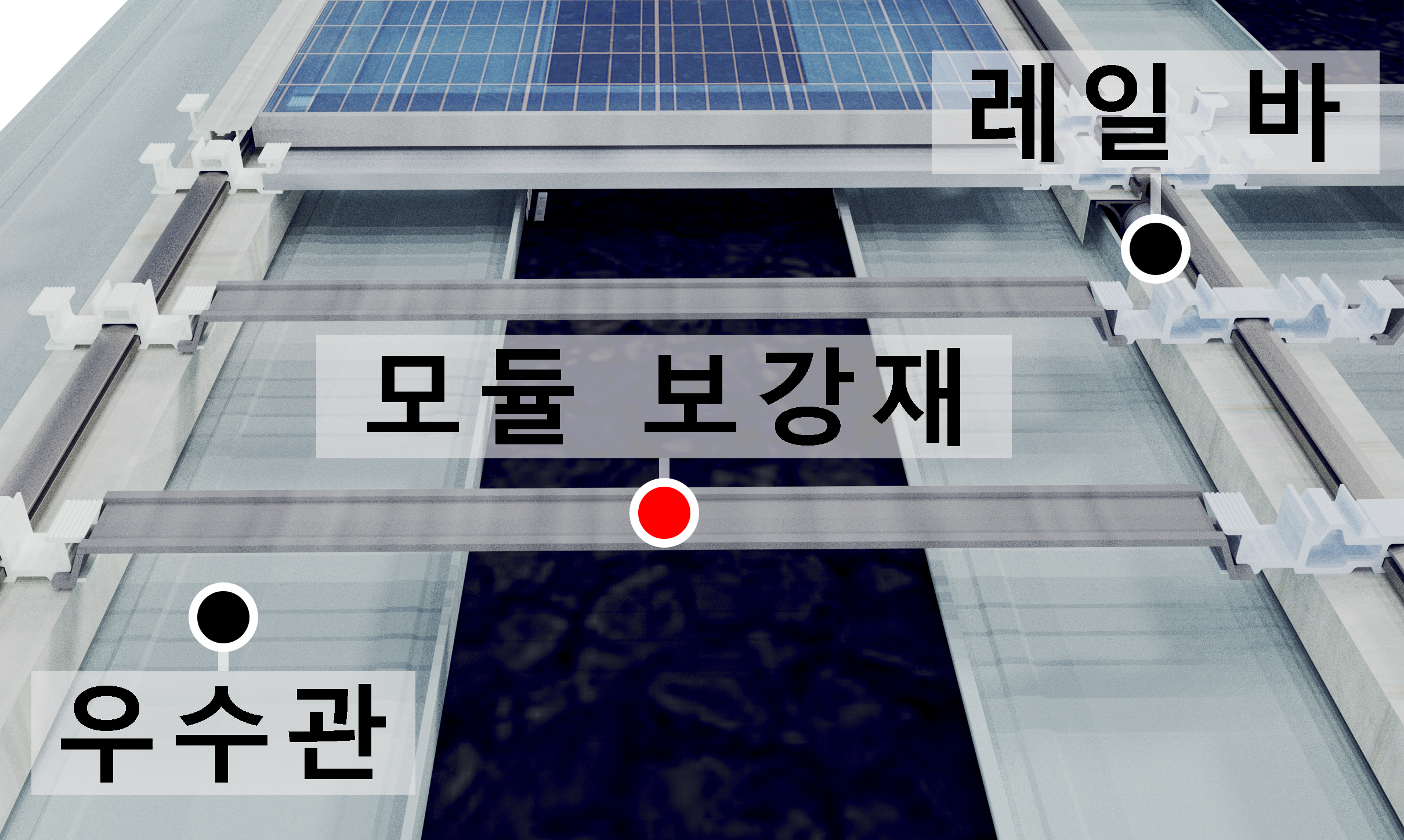

▶ 태양광 모듈 처짐 방지 구조 적용으로 적설 등하중으로 인해 발생하는
모듈의 변형을 예방하여 모듈의 물고임 현상, 파손 방지
→ 보강재 변위량 82% 저감

▶ 태양광 발전 시 모듈 후면과 지붕, 모듈 간 발생하는 열을 개방형 에어 트렌치 적용으로 모듈 간 환기 공간 확보를 통해 발생열을 방출하여 주위 온도 상승을 방지하고 발전 효율을 향상
→ 열관류율 38.7% 저감

▶ 국토교통부 고시 성능 기준에 적합한 최적화된 구조 설계를 통해 열관류율 향상하여 열관리 성능을 증대시켜 건물의 냉·난방 에너지 절감에 효과적
→ 냉/난방 에너지 요구량 12.8% 절감

▶ 지락사고와 역전류 발생 시 스트링별 검출과 차단 및 복귀 성능으로 전기사고 대응 시스템을 적용하여 사고 예방과 실질적인 발전량 증대
→ 발전효율 5.21% 향상
